La pince ampèremétrique

---

Description détaillée

La pince ampèremétrique est utilisée lors de mesure d'intensité (courant) sur les circuits électriques.Elle quantifie le champ magnétique autour d'un fil afin d'en déterminer la valeur du courant qui le traverse. Elle présente donc l'avantage de ne pas ouvrir le circuit pour effectuer la mesure.Il existe deux types de pince ampèremétrique:
-Les pinces autonomes
-Les pinces adaptables

Elles permettent de contrôler des courants pouvant aller de 10 mili-ampère à 1000 ampère suivant les modèles.
La pince ampèremétrique permet de mesurer un courant électrique sur des système automobile mais aussi dans le "batiment" et autre.
Cet outil permet de contrôler et de diagnostiquer par exemple un circuit de démarrage, de charge...

Les multimètres permettent de mesurer des intensités maximales de 10 ampères en utilisant la position "Ampèremètre". Pour cette raison, afin de pouvoir mesurer des intensités supérieures, on utilise alors des pinces ampèremétriques. (Sinon au-delà de 10 ampères pour un multimètre, le fusible de protection "grille").

Les pinces ampèremétriques autonomes :

 elles intègrent en général les fonctions d'un multimètre classique : Voltmètre alternatif / continu ; ohmètre ; diodemètre et ampèremètre alternatif /continu. En position ampèremètre, les cordons de la pince ne servent pas. Il faut juste faire passer le fil à contrôler dans la boucle de la pince. La valeur mesurée s'affiche directement sur l'écran en ampères. Ce type de pince est d'un usage trés pratique puisqu'il offre les caractéristiques d'un multimètre classique, avec un affichage automatique de la valeur en ampères.

Les pinces ampèremétriques adaptables :

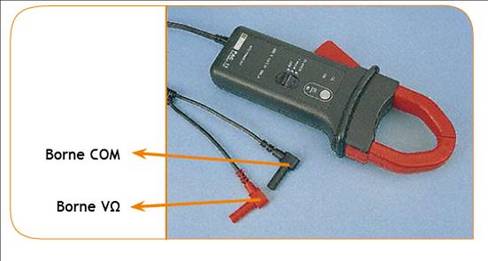

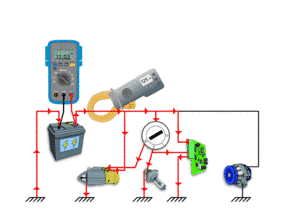

ce type de pince est associé à un multimètre numérique, branché sur la borne COM pour le fil noir et VDC pour le fil rouge. Il faut ensuite positionner le contacteur tournant du mutimètre sur le calibre VDC, c'est à dire le calibre voltmètre / continu. La mesure n'est donc pas affichée en ampères mais en mV  (millivolts). Il faut alors faire une conversion indiquée sur la pince (par exemple: 0,1 mV équivaut à 1 ampère). Avant toute utilisation, il faut étalonner la pince.
Les pinces adaptables peuvent aussi se brancher sur un oscilloscope afin de visualiser les variations de courant.

Les pinces ampèremétriques ont un sens de branchement autour du câble. Il est représenté généralement par une flèche sur la pince qui indique le sens du courant.

---

Méthodes et pratiques

Avant toute utilisation la pince ampèremétrique doit afficher 0, une molette de réglage permet de d'ajuster si besoin. La pince ampèremétrique doit être calibrée selon l'intensité mesurée. Lors d'une mesure il est indispensable de positionner la pince correctement selon le sens du courant. La lecture peut se faire soit :

• Sur un multimètre
• Sur un oscilloscope
• Sur la pince (pince autonome)
• Sur un PC ou outil de diagnostic avec programme oscilloscope



---

Impact sur les compétences en atelier

Le technicien utilisant la pince ampéremètrique doit :

• Maitriser les bases électriques (tension, intensité, résistance...)
• Connaitre les risques électriques lors d'une mesure
• Connaitre le principe du système contrôlé
• Connaitre le fonctionnement des alternateurs, démarreurs, capteurs et actionneurs
• Maitriser l'utilisation des multimètres, outil de diagnostic, ordinateur et oscilloscope

---

Exemple d’outillage approprié

Pince autonome
Pince adaptable
Multimètre
Oscilloscope
Ordinateur
Outil de diagnostic
